電動開關蝶閥
 |
 |

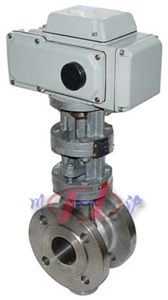

| 電動開關蝶閥 (法蘭式) |

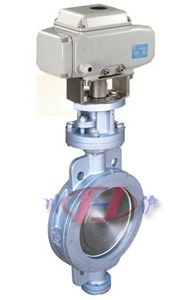

電動開關蝶閥 (對夾式) |
■ 產品概述
川滬牌電動開關蝶閥由CHR角行程電動執行機構和直通鑄造蝶閥閥體組成，電動執行器具有功能強，體積小，輕便宜人，性能可靠，配套簡單。電動開關蝶閥閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構，采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。因此電動開關蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是截?cái)嗔黧w的最佳裝置。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN50～1000mm |
| 公稱壓力 |
PN1.0、1.6、2.5MPa |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、對夾式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓板壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
● 執行機構
| 執行器型號 |
CHR、3810R、DZW |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
 |
 |
| 2 |
下軸套 |
銅合金、304、316 |
| 3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
| 5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
固定銷 |
25、35、45 |
| 7、8 |
上、下閥軸 |
2Cr13、304、316、316L |
| 9 |
上軸套 |
銅合金、304、316 |
| 10 |
填料 |
聚四氟乙烯/柔性石墨 |
| 11、12 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指標
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| 額定流量系數KV |
110 |
180 |
232 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
5038 |
6900 |
8500 |
12200 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
按GB/T4213-92，為Kv值的10-4 |

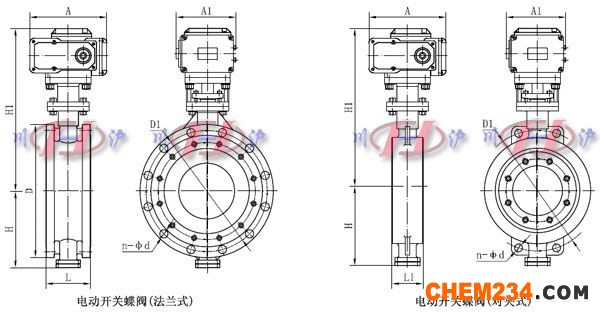

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
| H1 |
根據所配執行機構而定 |
| A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
