FB、AFB型不銹鋼耐腐蝕離心泵】產品簡介：
FB型不銹鋼耐腐蝕泵適用于不含有固體顆粒介質,介質溫度為-20℃～120℃,進口壓力不大于2kg/cm2。
AFB型不銹鋼耐腐蝕離心泵是在FB型耐腐蝕泵的基礎上改進設計的,均采用新型的付葉輪動力軸封裝置，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高次節能、結構緊湊、性能穩定、使用可靠等優點。屬單級單吸懸臂式耐腐蝕離心泵。該泵與輸送介質接觸的過流部份零件,均采用1Cr18Ni9Ti材料制造。用于輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～120℃,泵進口壓力不大于2kg/cm2。采用雙端面密封冷卻裝置可輸送300℃左右的高溫介質。
AFB型不銹鋼耐腐蝕離心泵是在FB型耐腐蝕泵的基礎上改進設計的,均采用新型的付葉輪動力軸封裝置，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高次節能、結構緊湊、性能穩定、使用可靠等優點。屬單級單吸懸臂式耐腐蝕離心泵。該泵與輸送介質接觸的過流部份零件,均采用1Cr18Ni9Ti材料制造。用于輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～120℃,泵進口壓力不大于2kg/cm2。采用雙端面密封冷卻裝置可輸送300℃左右的高溫介質。

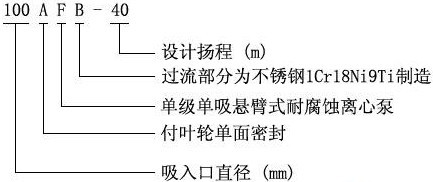

【FB、AFB型不銹鋼耐腐蝕離心泵】型號意義：
【FB、AFB型不銹鋼耐腐蝕離心泵】技術參數：
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
最高工作壓力：2.0Mpa。
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
最高工作壓力：2.0Mpa。
【FB、AFB型不銹鋼耐腐蝕離心泵】產品用途：
FB、AFB型不銹鋼耐腐蝕離心泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端面機械密封，為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。
【FB、AFB型不銹鋼耐腐蝕離心泵】結構圖：
|
1
|
泵殼
|
 |
|
2
|
密封環
|
|
|
3
|
葉輪
|
|
|
4
|
葉輪螺母
|
|
|
5
|
泵蓋
|
|
|
6
|
密封蓋
|
|
|
7
|
機械密封
|
|
|
8
|
軸承蓋
|
|
|
9
|
軸承體
|
|
|
10
|
泵軸
|
|
|
11
|
軸承
|
|
|
12
|
聯軸節
|
泵的旋轉方向：自吸入口向電機端看為順針方向旋轉。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
【FB、AFB型不銹鋼耐腐蝕離心泵 】性能參數：
|
型號
|
流量
m3/h |
揚程
m |
配用電機
（KW） |
轉速
（r/min） |
效率η
% |
軸功率
（KW） |
汽蝕余量
（m） |
|
25FB-16
|
3.6
|
16
|
0.75
|
2900
|
33
|
0.48
|
4.0
|
|
25FB-25
|
25
|
1.5
|
30
|
0.82
|
4.0
|
||
|
25FB-40
|
40
|
2.2
|
23
|
1.71
|
4.0
|
||
|
40FB-16
|
7.2
|
16
|
1.5
|
2900
|
44
|
0.71
|
4.0
|
|
40FB-20
|
20
|
1.5
|
42
|
0.93
|
4.0
|
||
|
40FB25
|
25
|
2.2
|
39
|
1.26
|
4.0
|
||
|
40FB-40
|
40
|
3
|
32
|
2.45
|
4.0
|
||
|
40FB-63
|
63
|
7.5
|
27
|
5.42
|
4.0
|
||
|
50FB-16
|
14.4
|
16
|
2.2
|
2900
|
56
|
1.09
|
3.5
|
|
50FB-25
|
25
|
4
|
52
|
1.83
|
3.5
|
||
|
50FB-40
|
40
|
5.5
|
46
|
3.32
|
3.5
|
||
|
50FB-63
|
63
|
11
|
39
|
6.16
|
3.5
|
||
|
65FB-25
|
28.8
|
25
|
5.5
|
2900
|
62
|
3.16
|
3.5
|
|
65FB-30
|
30
|
7.5
|
60.5
|
3.89
|
3.5
|
||
|
65FB-40
|
40
|
11
|
57.5
|
5.46
|
3.5
|
||
|
65FB-64
|
64
|
15
|
52.5
|
9.57
|
3.5
|
||
|
80FB-15
|
54.4
|
15
|
5.5
|
2900
|
69
|
3.2
|
3.0
|
|
80FB-24
|
24
|
7.5
|
68
|
5.19
|
3.0
|
||
|
80FB-38
|
38
|
15
|
66.5
|
8.41
|
3.0
|
||
|
80FB-60
|
60
|
22
|
62.8
|
14.06
|
3.0
|
||
|
80FB-97
|
97
|
37
|
57
|
22.2
|
3.0
|
||
|
100FB-23
|
100.8
|
23
|
15
|
2900
|
73
|
8.65
|
3.0
|
|
100FB-37
|
37
|
22
|
73
|
13.9
|
3.0
|
||
|
100FB-57
|
57
|
37
|
70.5
|
22.2
|
3.0
|
||
|
150FB-22
|
190.8
|
22
|
22
|
2900
|
77
|
14.8
|
2.5
|
|
150FB-35
|
35
|
37
|
76
|
23.9
|
2.5
|
||
|
150FB-56
|
56
|
55
|
76
|
38.3
|
2.5
|
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，F(xiàn)B、AFB型不銹鋼耐腐蝕離心泵性能參數、FB、AFB型不銹鋼耐腐蝕離心泵使用場合、FB、AFB型不銹鋼耐腐蝕離心泵材質要求、FB、AFB型不銹鋼耐腐蝕離心泵結構、FB、AFB型不銹鋼耐腐蝕離心泵安裝尺寸以及FB、AFB型不銹鋼耐腐蝕離心泵的價格等詳情，請聯系我們的營銷部，感謝您訪問海坦泵業網站【http://www.bengzhan.cn/】，我們一定會盡心盡力為您提供優質的服務。
