一、高溫高壓電磁閥用途
ZCZG(ZCZH)高溫高壓電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
二、高溫高壓電磁閥工作原理
高溫高壓電磁閥電磁鐵通電后，連桿被提升，隨著轉軸開始轉動，這運動作用于導閥而開主閥; 斷電后，在銜鐵自重及返回彈簧作用下，關上導閥，導閥關閉后，靠壓差關閉主閥。

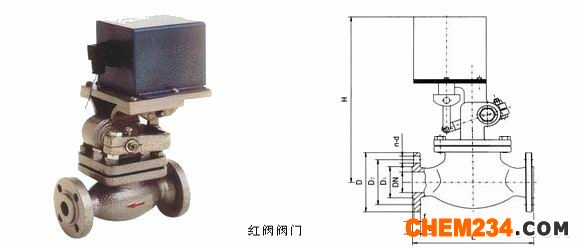

三、連接尺寸
四、技術參數
五、紅閥閥門訂貨須知：
1、①電磁閥產品名稱與型號②電磁閥的口徑③電磁閥是否帶附件以便我們的為您正確選型④電磁閥的使用壓力⑤電磁閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 介質溫度°C | ZCZG | ≤250 | ||||||||
| ZCZH | ≤400 | |||||||||
| 公稱壓力（MPa） | ZCZG | 2.5 | ||||||||
| ZCZH | 4 | |||||||||
| 工作壓差（MPa） | ZCZG | 0～2.5 | ||||||||
| ZCZH | 0～4.0 | |||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗（VA） | 170VA | 480VA | ||||||||
| 電源電壓 | AC220V，其余規格可作特殊訂貨36V、24V、12V | |||||||||
| 額定流量（KV） | 按JB/T7352-94規定 | |||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F規定 | |||||||||
| DN | L | H | D | D1 | D2 | D3 | B | F1 | F | N-d |
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | 4-Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | 4-Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | 4-Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | 4-Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | 4-Φ14 |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | 4-Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | 4-Φ18 |
| 65 | 340 | 460 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8-Φ18 |
| 80 | 380 | 460 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8-Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 149 | 24 | 4.5 | 3 | 8-Φ22 |
