Y13H/Y內螺紋活塞式蒸汽減壓閥

單價	￥88.00 / 臺對比
銷量	暫無
發貨	上海付款后3天內
庫存	1000臺起訂1臺
品牌	上海仁公
型號	Y13H
規格	15-50
過期	長期有效
更新	2021-11-01 08:21

詳細信息

Y13H/Y內螺紋活塞式蒸汽減壓閥

構特點和用處

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
內螺紋活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)*	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
最高進口壓力(Mpa)	1.6	2.5
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小壓差	0.15	0.15
滲漏量	GB12245-1989

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

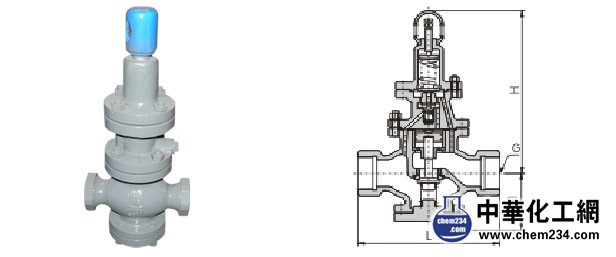

連接尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125
