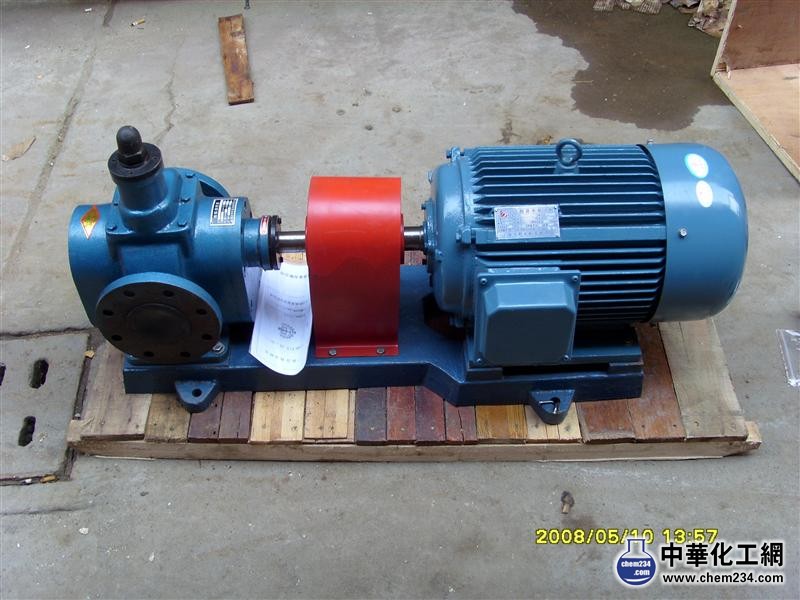

YHB-Y系列臥式圓弧齒輪泵是由泵體、前后蓋、平衡式軸承、主被動軸、安全閥以及軸端機械密封等零部件組成。主傳動齒輪是由四個螺旋齒輪組成的人字齒輪組，安全閥采用差壓式結構。全系列齒輪油泵用爪式彈性聯軸器與電動機組成油泵機組。
YHB-Y系列臥式圓弧齒輪泵主要用于石油、化工、冶金、礦山、電站、環保等行業的壓縮機、冷凍機、船舶等大型機械設備的強制潤滑和各種機械設備中稀油站供油系統長期連續工作的場合。
本型泵齒輪采用雙圓弧正弦曲線齒形，它與普通齒輪泵的漸開線齒輪相比，最突出的優點是齒輪嚙合過程中齒廓沒有相對滑移，齒面磨損極小，而且無困油現象，因此本泵具有運轉平穩，噪音低，壽命長，效率高等特點。
YHB-Y系列臥式圓弧齒輪泵性能參數表
|
型號
|
口徑
mm
|
流量
|
工作壓力MPa
|
吸入壓力MPa
|
轉速
r/min
|
電動機
|
|
m³/h
|
L/min
|
功率
Kw
|
型號
|
|
YHB2－0.6Y
|
Φ50
|
2
|
33
|
0.6
|
-0.05
|
1000
|
1.1
|
Y90L－6
|
|
YHB3－0.6Y
|
3
|
50
|
1500
|
1.5
|
Y90L－4
|
|
YHB5－0.6Y
|
5
|
85
|
1000
|
2.2
|
Y112M－6
|
|
YHB8－0.6Y
|
8
|
130
|
1500
|
4.0
|
Y112M－4
|
|
YHB12－0.6Y
|
Φ65
|
12
|
200
|
1000
|
5.5
|
Y132M－6
|
|
YHB16－0.6Y
|
16
|
260
|
1000
|
5.5
|
Y132M－6
|
|
YHB17－0.6Y
|
17
|
280
|
1000
|
7.5
|
Y160M－6
|
|
YHB20－0.6Y
|
20
|
330
|
1000
|
7.5
|
Y160M－6
|
|
YHB21－0.6Y
|
21
|
350
|
1500
|
7.5
|
Y132M－4
|
|
YHB24－0.6Y
|
24
|
400
|
1500
|
11
|
Y160M－4
|
|
YHB27－0.6Y
|
27
|
450
|
1500
|
11
|
Y160M－4
|
|
YHB30－0.6Y
|
Φ100
|
30
|
500
|
1000
|
11
|
Y160L－6
|
|
YHB33－0.6Y
|
33
|
550
|
1000
|
15
|
Y180L－6
|
|
YHB36－0.6Y
|
36
|
600
|
1000
|
15
|
Y180L－6
|
|
YHB40－0.6Y
|
40
|
700
|
1000
|
15
|
Y180L－6
|
|
YHB45－0.6Y
|
45
|
750
|
1000
|
18.5
|
Y200L－6
|
|
YHB50－0.6Y
|
50
|
850
|
1000
|
22
|
Y200L－6
|
|
YHB60－0.6Y
|
60
|
1000
|
1000
|
30
|
Y225M－6
|
